FG变频器在风机节能改造上的应用

一、风机的用电现状
能源是国家重要的物质，能源的供需矛盾已成为制约我国社会主义经济建设的主要因素之一。在能源问题上国务院提出“节约与开发并重”的方针，就是依靠技术进步，把节约能源以解决能源问题作为我国重要的技术经济政策。
据不完全统计，全国风机、水泵、压缩机就有1500万台电动机，用电量占全国总发电量的40～50%，这些电动机大多在低的电能利用率下运行，只要将这些电动机电能利用率提高10～15%，全年可节电300亿KW以上。
根据火电设计规程SDJ-79规定，燃煤锅炉的送、引风机的风量裕度分别为5%和5%～10%，风压裕度分别为10%和10%～15%。设计过程中很难计算管网的阻力、并考虑到长期运行过程中发生的各种问题，通常总是把系统的最大风量和风压裕度作为选型的依据，但风机的型号和系列是有限的，往往选取不到合适的风机型号时就往上靠，裕度大于20～30%比较常见。因此这些风机运行时，只有靠调节风门或风道挡板的开度来满足生产工艺对风量的要求。风机机械特性为平方转矩特性，风机运行时，靠调节风门或者风道档板的开度来调节风机风量的方法，称为节流调节。在节流调节过程中，风机固有特性不变，仅仅靠关小风门或挡板的开度，人为地增加管路的阻力，由此增大管路系统的损失，不利于风机的节能运行。
采用飞兆FG变频器，通过改变风机的转速，从而改变风机风量以适应生产工艺的需要，这种调节方式称为风机的调速控制。风机以调速控制方式运行能耗最省，综合效益最高。交流电机的调速方式有多种、变频调速是高效的最佳调速方案，它可以实现风机的无级调速，并可方便地组成闭环控制系统、实现恒压或恒流量的控制。

二、风机节电原理

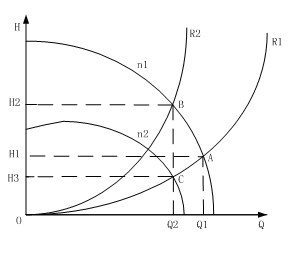

如图示为风机风压H-风量Q曲线特性图:

n1-代表风机在额定转速运行时的特性；
n2-代表风机降速运行在n2转速时的特性；
R1-代表风机管路阻力最小时的阻力特性；
R2-代表风机管路阻力增大到某一数组时的阻力特性。

风机在管路特性曲线R1工作时，工况点为A，其流量压力分别为Q1、H1，此时风机所需的功率正比于H1与Q1的乘积，即正比于AH1OQ1的面积。由于工艺要求需减小风量到Q2，实际上通过增加管网管阻，使风机的工作点移到R2上的B点，风压增大到H2，这时风机所需的功率正比H2Q2的面积，即正比于BH2OQ2的面积。显然风机所需的功率增大了。这种调节方式控制虽然简单、但功率消耗大，不利于节能，是以高运行成本换取简单控制方式。
若采用变频调速，风机转速由n1下降到n2，这时工作点由A点移到C点，流量仍是Q2，压力由H1降到H3，这时变频调速后风机所需的功率正比于H3与Q2的乘积，即正比于CH3OQ2的面积，由图可见功率的减少是明显的。

三、FG变频器改造方案
根据风机配置特作如下变频改造方案：

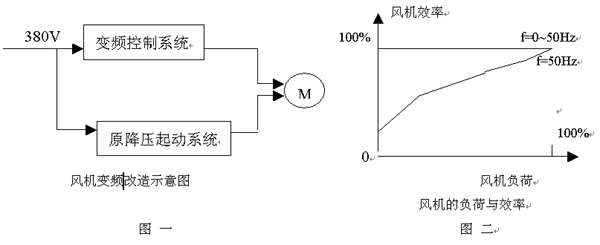

1）风机上装设变频系统（如图一）；
2）设置远程控制和就地控制两种方式；
3）保留原工频系统及其联动方式，且和变频器系统互为备用。

四、变频节能系统特点
1、采用FG系列变频器，调速范围宽，变频器调速范围能适应各种调速设备的要求，频率范围0.0-400.0Hz可调；
2、控制精度高，变频器的数字设定分辨率为±0.01%,模拟设定分辨率为±0.1%；
3、动态特性好，变频器采用自关断器件IGBT速度快，且采用SPWM控制模式，负载电压和频率受控变频器的CPU，故调节速度快，系统的动态性能好；
4、控制功能强，能满足各种不同的控制系统，通过端子可与各种频率设定信号连接，如：0~10V，0~20mA。可通过端子控制正反转等多种操作；
5、通过合理调整转矩提升，转矩限定功能，电流限幅功能参数，可满足大起动转矩，运行中负载突化也不会引起跳闸等事故；
6、保护功能齐全，对过压、欠压、过流、过载、过热均能通过计算机高速计算并给予保护，且能对发生故障的原因给予纪录；

五、总结
在风机、水泵、压缩机等应用领域，引入飞兆FG系列变频器调速控制技术，能达到很好的节能效果，同时，也降低了电机启动时对电网的冲击，提高了设备的功率因数，延长了机械系统的使用寿命，提升了系统的可靠性，另外，飞兆FG系列变频器强大、全面的保护功能，对设备起到了很好的保护作用，有效降低了设备的维护成本。近几年，随着变频调速技术的不断推广与应用，从实践结果来看，得到了良好经济效应与社会效应，并且，也得到用户的广泛认同。
