FG变频器恒压供水控制方案

一、引言
在供水系统中，恒压供水是指通过检测管网压力，在供水网系中用水量发生变化时，而控制出口压力保持在设定值不变的控制方式。一般使用水泵时，选用的设备额定流量通常都超过实际需要的流量，而实际用水过程中所需的流量会发生变化，如在楼宇供水中，白天和夜晚的用水量变化很大，采用阀门来调节流量的方式使用较为普遍。虽然方法简单，但这种方式实际上是通过人为增加阻力的办法达到调节的目的，这种节流调节方法浪费了大量的电能，同时设备的使用和维护成本较高。采用FG系列变频器内置PID功能进行自动恒压供水控制，满足节能降耗的要求。
二、电气图及调试

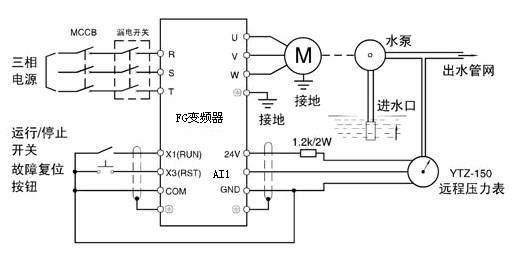

    按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示正常后关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。
    压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。压力表有红、黄、蓝三根引出线。
三、压力表电气技术参数：
电阻满量程：400Ω（蓝、红）
零压力起始电阻值：≤20Ω （黄、红）
满量程压力上限电阻值：≤360Ω（黄、红）
接线端外加电压：≤6V（蓝、红）
四、开环调试：
检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示正常后，按JOG键，检查水泵的转向，若反向，改变电机相序。
按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子AI1和GND之间电压值，随着变频器输出频率升高，压力增加，AI1和GND之间的反馈电压上升，记录下将要设定的恒定压力（比如5公斤）对应的反馈电压值（比如3.0V）。按停车键STOP，变频器减速停车。
参数设定：

五、闭环变频恒压运行：
设定P0-01=4（PI调节设定），闭合启停开关，变频器运行，输出频率根据用水情况自动调节，保证出水口的压力恒定为5KG。增大P7-01的参数设定值，出水口的压力增加，减小P7-01的参数设定值，出水口的压力降低。
